序号 |
名称 |
单位 |
数值或说明 |
|
1 |
采暖器型号 |
|
XJH1500 |
|
2 |
功率 |
|
1500kw |
|
3 |
加热体 |
|
紫铜板式全导体加热体 |
|
4 |
加热体功率、数量 |
|
28kw/54个 |
|
5 |
加热形式 |
|
发热体管道外壁加热 |
|
6 |
结构形式 |
|
多层组合多通道加热 |
|
7 |
电压/频率 |
|
380V/50HZ |
|
8 |
供暖最大压力 |
|
0.6Mpa |
|
9 |
参考供热面积 |
|
15000-19000平米 |
|
10 |
采暖器型式 |
|
柜式、电控一体化 |
|
11 |
控制系统 |
|
PLC系统控制 |
|
12 |
控制方式 |
|
触摸彩屏（7寸）、手机控制 |
|
13 |
循环泵控制 |
|
PLC时间和温度控制、手机控制 |
|
14 |
安全功能 |
|
防冻、超温、缺水、水泵故障 |
|
15 |
额定工作压力 |
Mpa |
常压 |
|
16 |
额定进/出水温度 |
℃ |
90/70℃ |
|
17 |
锅炉负荷调节范围 |
% |
0-100% |
|
18 |
额定负荷时热效能率 |
% |
98.2% |
|
19 |
温度调节范围 |
℃ |
0-99℃ |
|
20 |
采暖器重量 |
kg |
1300kg |
|
21 |
采暖器外型尺寸 |
mm |
4000×920×1900(长.宽.高) |
|
22 |
管道材料 |
|
304不锈钢 |
|
23 |
设备外层材料 |
|
1.8mm镀锌钢板、喷塑处理 |
|
24 |
出水口 |
|
DN150(6寸） |
|
25 |
进水口 |
|
DN150(6寸） |

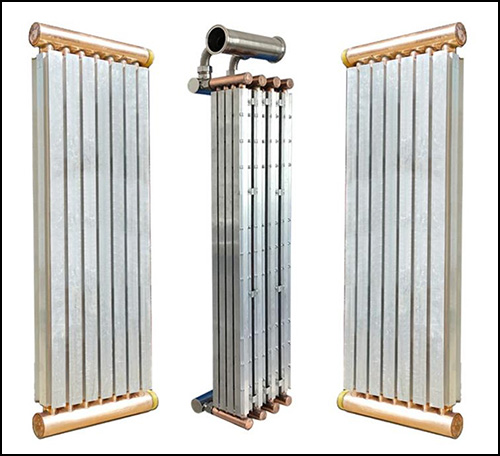

铜板式镁晶全导多通道加热体
1、加热体由镁晶全导制热芯、紫铜水路、氧化铝材料、高温导热硅胶及贯穿式固定设计等材料结合而成、镁晶全导制热芯经特殊的绝缘设计与高导热材料制成、工作时由外向内做360度不间断高速传热、以实现高效率的热转换并彻底水电分离。
2、氧化铝与紫铜是非常良好的导热材料、经特殊的生产工艺实现紧密的结合、达到最大化的导热效果。镁晶全导制热芯植入在多通道两水路外部之间、360度全面传热、导热面积更大、导热更均匀、加热速度更快、更稳定。
3、镁晶全导制热芯的两边都是紫铜管道，板换式加热方式，在低温流水条件下加热，不产生气泡、紫铜内管壁光滑。不易结垢。
4、镁晶全导制热芯采用的是正负阻值3欧姆，最高发热温度350℃,热效率达98-98.2%、性能更优越。
5、不怕干烧，无水干烧保护，加热元件不会损坏。
6、功率衰减小，3-5年功率衰减在0.5%左右。
7、使用寿命长，镁晶全导制热芯使用30000小时不会损坏。

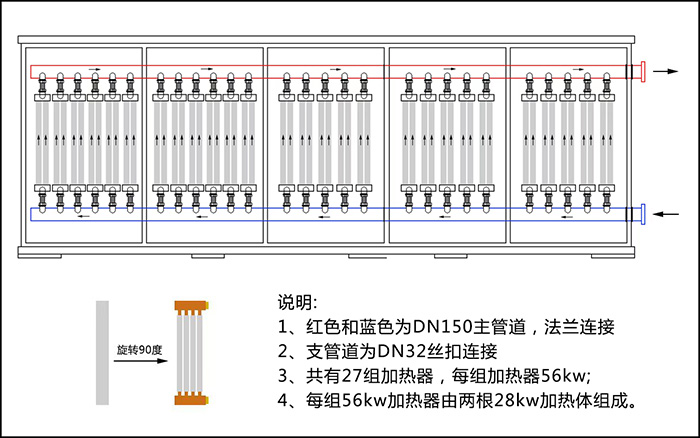

加热体结构示意图

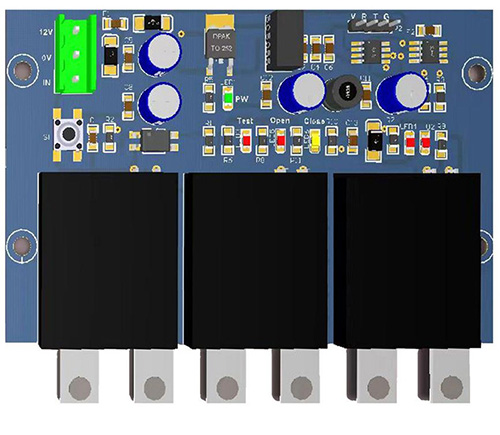

DSP控制模组
目前的电磁锅炉、半导体电锅炉、电阻锅炉使用的都是漏电保护开关和交流接触器的控制组合方式。
（1）、交流接触器工作方式为接通电源吸合、断开电源释放。使用条件比较苛刻，不适于频繁吸合、断开，不适用于电压波动幅度较大及灰尘较多、湿度较大的环境工作。
（2）、交流接触器吸合时有声音、并且吸合与断开瞬间震动较大，衔铁间易进入灰尘、杂物，如有较厚灰尘或杂物时，吸合不到位噪音大，触点结合不牢固易打火拉弧，烧坏触点。
（3）、交流接触器工作时吸合线圈需要时刻通电维持电磁力存在，有电功率消耗。
DSP控制模组，完全替代交流接触器，克服了交流接触器的诸多弊端。节能无噪音控制模组经实际使用，工作稳定、节能效果明显。主要提现在以下几个方面。
1）锅炉启动时无明显声音、无震动。
2）运行时无需时刻通电保持工作，功耗低，负载能力强。
3）不怕灰尘及潮湿环境。
4）故障率极低、约为交流接触器故障率的1%。
